簡介

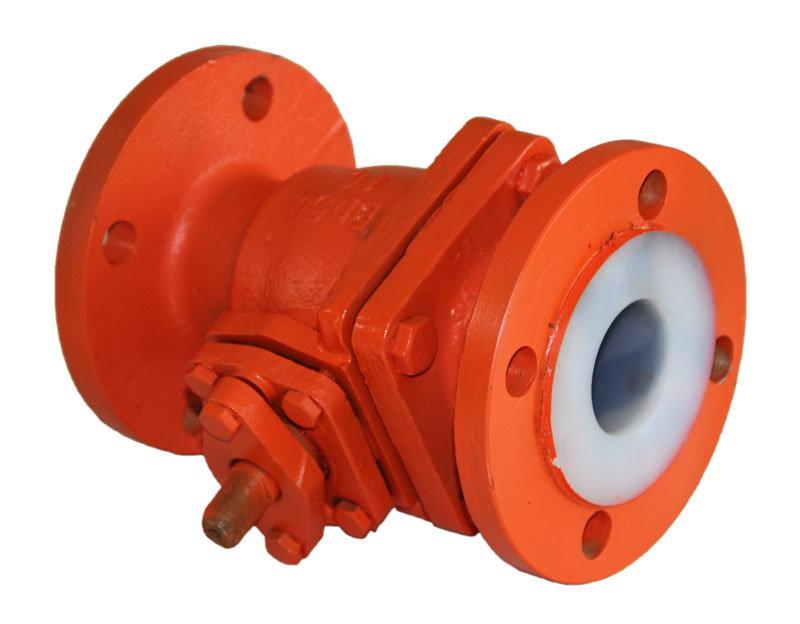

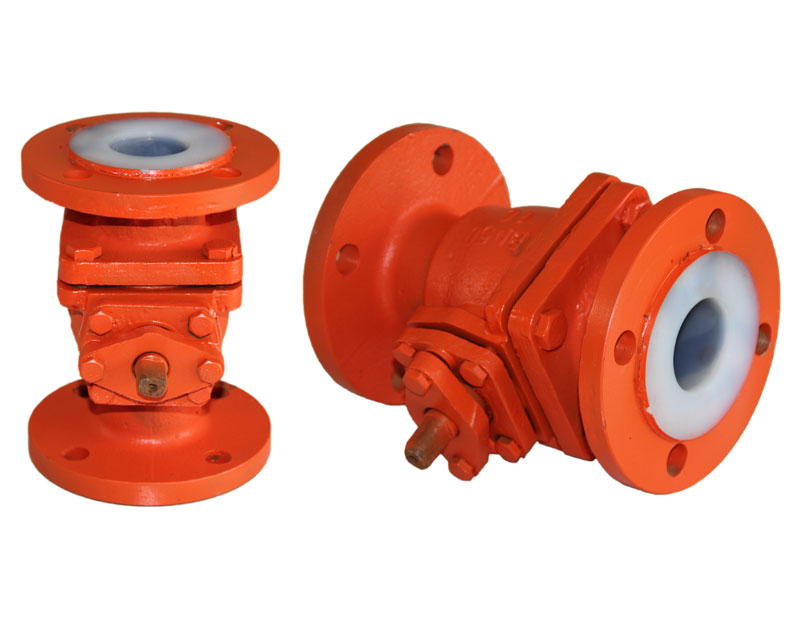

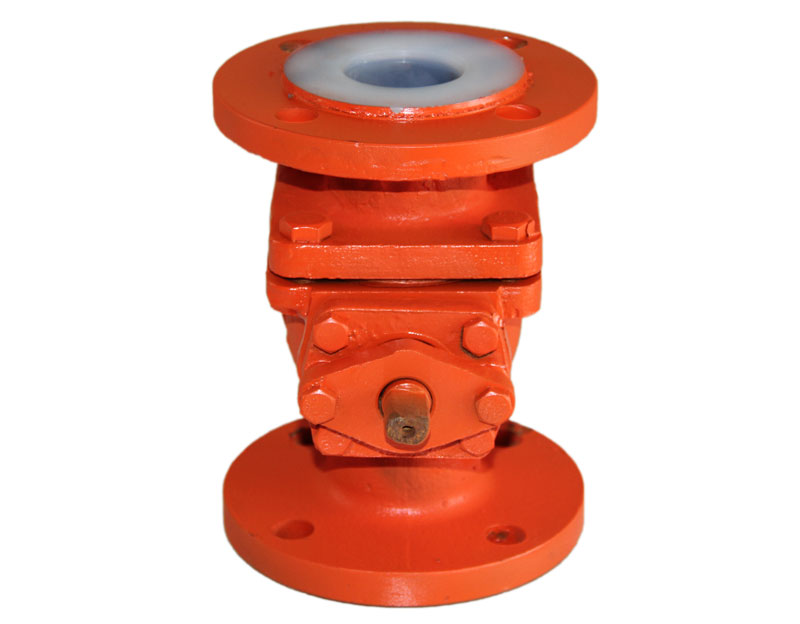

氟塑料襯里球閥系列
球閥基本系列為Q41F46 型，可分為對分（二片）式和三片式兩種結構型式，除具有一般球閥所具有的流體阻力小，啟閉速度快，結構簡單外，還有以下優點：
1.采用FEP襯里層的球閥，具有極高的化學穩定性，可以適用除“熔融堿金屬和元素氟”，以外其它任何強腐蝕性質；
2.采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護；
3.啟閉件球體與閥桿鑄（鍛）為一體，杜絕了由于壓力變化引起閥桿沖擊承壓件內的可能性，從根本上保證了工程中的使用安全性；
4.結構緊湊合理，閥體內腔空間最小，減小了介質滯留，另外，特殊的模壓工藝，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏。
Q41FS系列球閥主要性能參數： 連接方式:法蘭 閥體材料:鑄鋼、碳鋼、不銹鋼 驅動裝置：手動、氣動執行器、電動執行器 適用介質：強酸、強堿、強氧化性介質 | 襯里材料： 聚全氟乙丙烯 FEP F46 可溶性四氟 PFA FA 聚偏氟乙烯 PVDF F2 四氟乙烯/乙烯 ETFE F40 |
產品特點：
1：3毫米以上閥體內襯PFA或FEP，高抗滲透性．楔形槽鎖定的防真空設計，幾乎透明．有質量保證
2：承壓閥體材質可供選擇
3：閥體法蘭密封．既使在最頻繁的熱循環條件下也有效，閥體的密封處有足夠的內襯厚度，迷宮式密封使連接件處的接觸面積擴大化．杯壯及錐壯的結構的閥體能進行適當的自行定位。
4：全通徑球提供與管道相等的高CV值。
5：加強的PTFE閥座為閥球提供了彈性承載，保證密封氣密性。
6：防靜電：由于一體式閥桿與閥體構造及彈性的電勢相等。從而消除了任何靜電積累。
7：一體式的球，閥桿設計。減少替在的閥球和閥桿的失效，無滯后．理想的流量控制。
工作范圍：
工作溫度≤150℃：工作壓力：150LB
應用領域：
針對腐蝕性及危險性介質的切斷及自控閥，用于不銹鋼無法有效抵抗其腐蝕性的場合，替代特殊材料的金屬閥．在要求大流量場合。具有更低的扭矩．減少維修，降低維修成本。
氟塑料襯里球閥相關產品：襯四氟蝶閥 氣動襯氟球閥 電動襯氟球閥
型號意義
例：Q41F-10C-80
Q：球閥類型代號
4：連接型式為法蘭
1：結構型式為浮動直通式
F：襯里材料為氟塑料
10：公稱壓力為1.0MPa
C：閥體材料為碳鋼
80：公稱通徑為80mm
其他信息
球閥90度開啟時CV值
| 通徑（mm） | 25 | 40 | 50 | 80 | 100 | 150 | 200 | 300 |
150LB | 55 | 210 | 310 | 684 | 1546 | 3262 | 4565 | 17500 |
球閥扭矩表
| 尺寸 | 25 | 40 | 50 | 80 | 100 | 150 | 200 | 250 | 300 |
扭矩 | 10 | 20 | 25 | 85 | 120 | 320 | 700 | 1550 | 2000 |
結構圖
連接尺寸及重量
PN：1.0MPa | ||||||||||
通徑 | L | D | D1 | D2 | n-Φd | H | b | f | L0 | 重量Kg |
20 | 140 | 105 | 75 | 55 | 4-Φ14 | 112 | 10 | / | 155 | 3.5 |
25 | 150 | 115 | 85 | 65 | 4-Φ14 | 122 | 12 | / | 160 | 4.8 |
32 | 165 | 135 | 100 | 78 | 4-Φ18 | 130 | 13 | / | 160 | 7 |
40 | 180 | 145 | 110 | 85 | 4-Φ18 | 140 | 14 | / | 220 | 8 |
50 | 200 | 160 | 125 | 100 | 4-Φ18 | 140 | 14 | / | 220 | 10 |
65 | 220 | 180 | 145 | 120 | 4-Φ18 | 170 | 15 | / | 220 | 15 |
80 | 250 | 195 | 160 | 135 | 4-Φ18 | 200 | 15 | / | 300 | 20 |
100 | 305 | 215 | 180 | 155 | 4-Φ18 | 210 | 19 | / | 350 | 29 |
125 | 325 | 245 | 210 | 185 | 4-Φ18 | 210 | 20 | / | 350 | 50 |
150 | 394 | 280 | 240 | 210 | 8-Φ23 | 250 | 24 | / | 390 | 65 |
PN：1.6MPa | ||||||||||
通徑 | L | D | D1 | D2 | n-Φd | H | b | f | L0 | 重量Kg |
10 | 130 | 90 | 60 | 41 | 4-Φ14 | 90 | 14 | 3 | 140 | 3.5 |
15 | 130 | 95 | 65 | 45 | 4-Φ14 | 95 | 14 | 3 | 140 | 4 |
20 | 140 | 105 | 75 | 55 | 4-Φ14 | 98 | 14 | 3 | 150 | 4.5 |
25 | 150 | 115 | 85 | 65 | 4-Φ14 | 113 | 16 | 3 | 150 | 5.5 |
32 | 165 | 135 | 100 | 78 | 4-Φ18 | 130 | 18 | 3 | 200 | 7 |
40 | 180 | 150 | 110 | 85 | 4-Φ18 | 135 | 18 | 3 | 230 | 8 |
50 | 200 | 165 | 125 | 100 | 4-Φ18 | 140 | 20 | 3.5 | 250 | 11 |
65 | 220 | 185 | 145 | 120 | 4-Φ18 | 145 | 20 | 3.5 | 270 | 14 |
80 | 250 | 200 | 160 | 135 | 8-Φ18 | 205 | 22 | 4 | 300 | 19 |
100 | 280 | 220 | 180 | 155 | 8-Φ18 | 230 | 24 | 4 | 350 | 25 |
125 | 320 | 250 | 210 | 185 | 8-Φ18 | 252 | 26 | 4 | 400 | 40 |
150 | 360 | 285 | 240 | 210 | 8-Φ23 | 283 | 28 | 4 | 600 | 55 |
200 | 400 | 340 | 295 | 265 | 12-Φ18 | 325 | 32 | 5 | 700 | 105 |
250 | 450 | 410 | 355 | 320 | 12-Φ26 | 370 | 36 | 5 | 800 | 160 |
300 | 500 | 465 | 410 | 375 | 12-Φ26 | 420 | 36 | 5 | 1000 | 220 |
