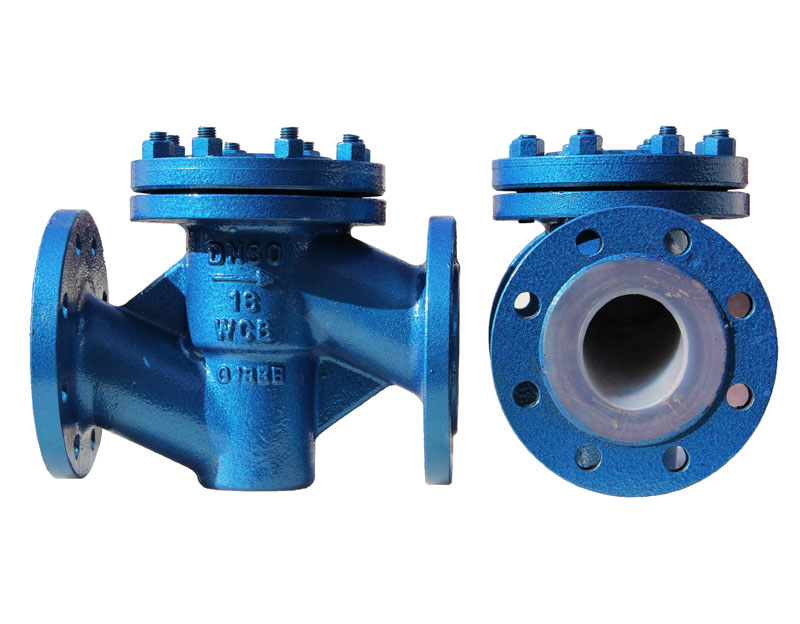

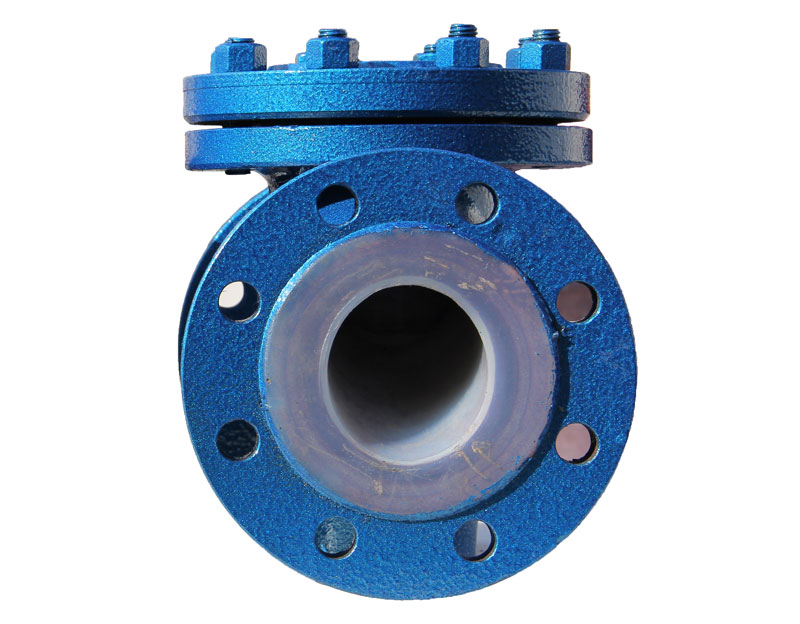

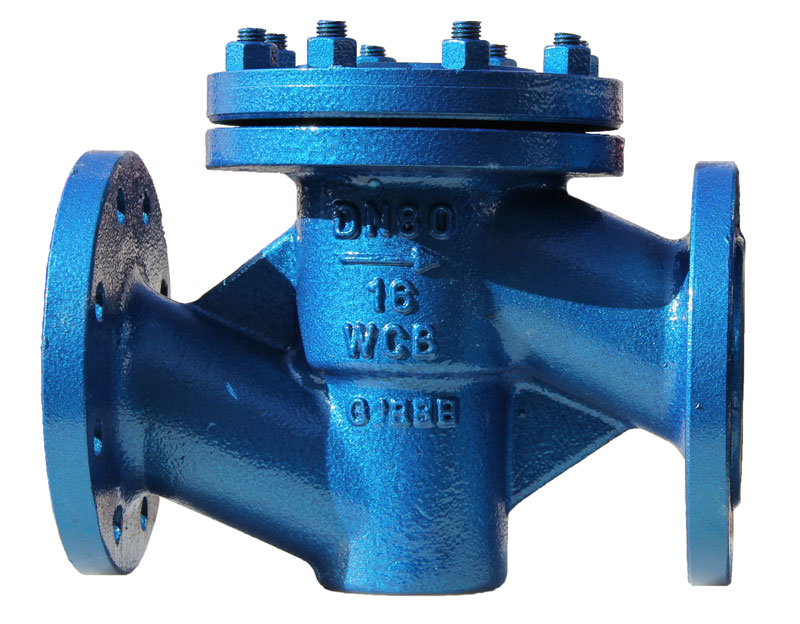

襯氟止回閥（臥式）

http://www.lygcm.com/uploadfiles/211.149.195.244/webid348/source/201608/147063352646.jpg

聯系我們 :
固話：0523-87481899
手機：13852635959
分享到：
立即訂購+

簡介

襯里止回閥只是允許介質向一個方向流動，而且阻止流體倒流，通常這種閥門是自動工作的，在一個方向流動的壓力作用下，閥瓣打開，流體反方向流動時有流體壓力和閥瓣、PTFE閥球的自重，作用于閥座，從而切斷流動。

連接形式：法蘭式、對夾式

襯里材料：FEP、PFA、GXPO等。

襯氟止回閥相關產品：襯四氟蝶閥襯氟氣動球閥襯氟電動球閥

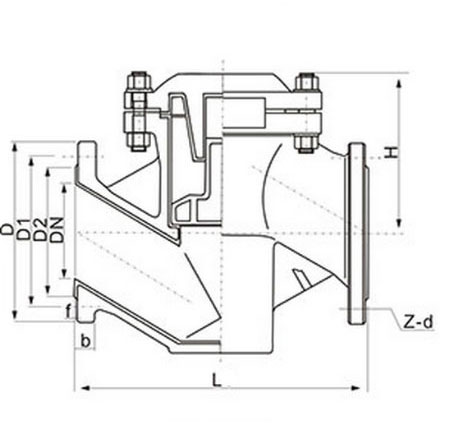

結構圖

連接尺寸表

PN：0.6MPa

DN	L	D	D1	D2	f	b	Z-d	H
15	130	80	55	40	3	12	4-12	55
20	150	90	65	50	3	14	4-12	58
25	160	100	75	60	3	14	4-12	60
32	180	120	90	70	3	16	4-14	75
40	200	130	100	80	3	16	4-14	82
50	230	140	110	90	3	16	4-14	95
65	290	160	130	110	3.5	16	4-14	105
80	310	185	150	125	3.5	18	4-18	120
100	350	205	170	145	3.5	18	4-18	135
125	400	235	200	175	4	20	8-18	158
150	480	260	225	200	4	20	8-18	180
200	495	315	280	255	4.5	22	8-18	215
250	622	370	335	310	4.5	24	12-18	240
300	698	435	395	362	5	24	12-23	265
350	787	485	445	412	5	26	12-23	300
400	914	535	495	462	5	28	16-23	360

PN1.0MPa

DN	L	D	D1	D2	f	b	Z-d	H
15	130	95	65	45	2	14	4-14	82
20	150	105	75	55	2	14	4-14	82
25	160	115	85	65	2	14	4-14	98
32	180	140	100	78	3	16	4-18	110
40	200	150	110	85	3	16	4-18	118
50	230	165	125	100	3	16	4-18	138
65	290	185	145	120	3	18	4-18	156
80	310	200	160	135	3	20	8-18	160
100	350	220	180	155	3	20	8-18	185
125	400	250	210	185	3	22	8-18	208
150	480	285	240	210	3	24	8-23	245
200	600	340	295	265	3	26	8-23	298
250	730	395	350	320	4	28	12-23	342

PN：1.6MPa

DN	L	D	D1	D2	f	b	Z-d	H
15	130	95	65	45	2	14	4-14	82
20	150	105	75	55	2	14	4-14	82
25	160	115	85	65	2	14	4-14	98
32	180	140	100	78	3	16	4-18	110
40	200	150	110	85	3	16	4-18	118
50	230	165	125	100	3	16	4-18	138
65	290	185	145	120	3	18	4-18	156
80	310	200	160	135	3	20	8-18	160
100	350	220	180	155	3	20	8-18	185
125	400	250	210	185	3	22	8-18	208
150	480	285	240	210	3	24	8-23	245
200	600	340	295	265	3	26	12-23	298
250	730	405	355	320	4	28	12-25	342

其他信息

技術性能規范:

設計標準		HG/T 3704，GB/T 12235		API 60
結構長度		HG/T 3704，GB/T 12221		ASMEB 16.10
法蘭形式尺寸		HG/T 20592，GB/T 9119		ASMEB 16.5，JISB2220
檢驗與試驗		GB/T 13927，JB/T 9092		API 598
公稱壓力（MPa）		1.0	1.6	150Lb
實驗壓力（MPa）	殼體試壓	1.5	1.5	1.5
	高圧密封	1.1	1.1	1.1
	低壓密封	0.6	0.6	0.6

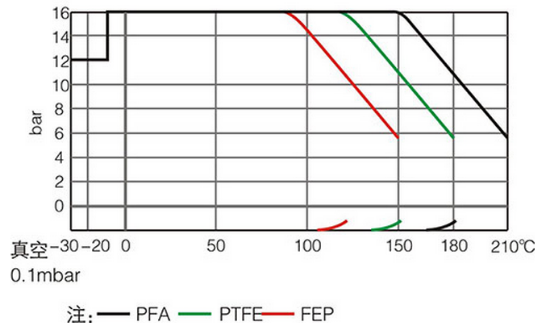

適用溫度（℃）		PFA：-30-200 FEP：-30-150 GXPO：-10-80
適用介質		鹽酸、硝酸、氫氟酸、液氯、硫酸、王水等強腐蝕性介質
